微机控制电子式岩石直剪仪

作者:拉力试验机厂家 来源:www.testmc.net 日期:2014/7/28 11:10:32




产品名称:YZW-30A微机控制电子式岩石直剪仪
产品简介
        YZW-30A系列微机控制电子式岩石直剪仪依据国家行业标准(SL264-2001)《水利水电工程岩石试验规程》,(JTG E41-2005)《公路工程岩石试验规程》的规定而研制的,该试验机在国内外现有产品基础上,采用双路交流伺服电机驱动技术(国内首创)、传感器技术、微机控制和软件处理技术开发的新一代岩石和混凝土类试验设备,可用于岩石结构面(如节理面、层里面、片里面、辟裂面等位置)、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验,以及混凝土与其他材料结合面抗剪断强度试验。该试验设备充分听取了工程应用部门和科研部门的意见,克服了传统电液伺服驱动的不平稳、漏油和故障率高且难以排除的缺点,本机结构紧凑、样式美观,维护简单、操作方便,整个试验过程可用微机在WindowsXP/Win7下自动控制;属国内首创,并具有国际先进水平。
12

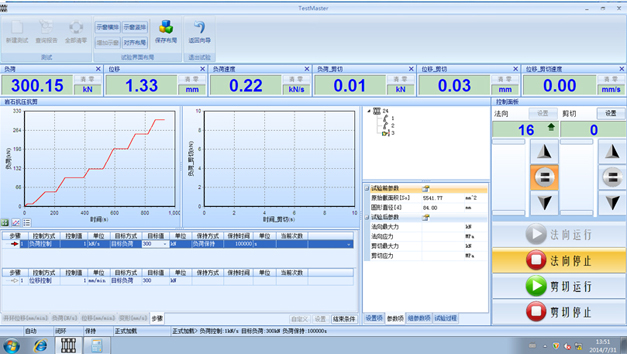

采用交流伺服加载负荷,法向保载更精准,更稳定,更平滑



技术参数
1.法向载荷P:6~300KN (2-100%FS)
2、法向过载保护:超满负荷2%
3、法向工作行程S:0~100mm
4、横向载荷Q:6~300KN(2-100%FS)
5、横向过载保护:超满负荷2%
6、横向工作行程S:0~150mm
7、法向空间 : ≤450mm
8、横向空间 : ≤200mm
9、力控速率调节范围:0.005~5%FS/s
力控速率控制精度:
速率<0.05%FS/s 时,为设定值的±2%以内,
速率≥0.05%FS/s 时,为设定值的±0.5%以内;
10、变形速率调节范围:0.005~5%FS/s
变形速率控制精度:
速率<0.05%FS/s 时,为设定值的±2%以内,
速率≥0.05%FS/s 时,为设定值的±0.5%以内;
11、位移速率调节范围:0.001~50mm/min
位移速率控制精度:
速率<0.5mm/min 时,为设定值的±1%以内,
速率≥0.5mm/min 时,为设定值的±0.2%以内。
12、剪切载荷速度V:0.01kN/s~30kN/s(可调)
13、载荷指示精度:±1%
14、载荷示值分辨率:最大试验力的1/500000
15、位移测量精度:±1%
16、位移分辨率:0.005μm
17、 变形测量误差:±1%
18、 变形分辨力:最大变形的1/500000
19、变形测量范围:2-100%FS
20、加载方式:双路交流伺服电机加载闭环控制。
21、直剪盒θ50X50mm
    (可根据用户要求定制)
22、电机功率:1.5KW
23、工作电压:~220V
24、整机重量:900Kg
25、外形尺寸:1100x702x1800mm
