WD-PF系列微机控制防眩板力学性能试验机

作者:拉力试验机厂家 来源:www.testmc.net 日期:2021/1/21 20:35:42


产品名称:WD-PF系列微机控制防眩板力学性能试验机
产品简介
微机控制防眩板力学性能试验机是济南普业专门针对全国交通工程设施中交通道路使用的防眩板,根据GB/T 24718-2009《防眩板》开发的一款防眩板整体力学性能试验机,该试验机可完成各种材质、各种外观、不同功能的防眩板整体力学性能牵引试验,可计算出防眩板的抗风载荷F,防眩板抗变形量R等参数。增加工装辅具还可完成其它对金属、非金属及复合材料进行力学性能测试。
产品详情
该机采用计算机控制、采集、分析和处理试验数据,绘制应力-应变、力-时间、应力-位移等曲线,并可打印试验报告;该机使用最新控制技术,通过交流数字控制器,控制伺服马达带动减速机,使两副高精度丝杠移动试台,试台能以0.001~500mm/min速度运行。在测力源上使用高精度轮辐式传感器,其精度达到1%,灵敏度高,整个系统达到1级精度;配备主流品牌商用计算机作为控制机,进行试验参数的设定、工作状态控制、数据采集、处理分析、显示及打印试验结果等;在测量控制系统上配置SMART TEST控制系统。
防眩板抗风荷载试验机试验过程:
抗风载荷F
将防眩板底部固定于试验平台上,板的中部用标准夹具夹持,以标准夹具的中点为力学牵引点,用刚性连接介质通过定滑轮与力学试验机牵引系统牢固连接,牵引点应与定滑轮下缘在同一直线上,且牵引方向应垂直于防眩板板面,在连接介质完全松弛的情况下,以100mm/min的速度牵引,直至板面破裂或已经达到大负荷时,停止试验,所受大牵引负荷即为试样的抗风载荷,如此共进行3组试验,取3次试验结果的算术平均值为测试结果。
抗变形量R
试验设备设置同抗风载荷,将防眩板固定于试验平台上,并与试验机良好连接,标记出上端到操作台平面的投影S,启动试验机,以15mm/min的速度进行牵引,当牵引负荷达到表2中相应规格的抗风载荷时,停止牵引,卸掉施加负荷,使防眩板自由弹性恢复,5min后作板上端到操作台平面的投影。如此共进行3组试验,取3次试验结果的算术平均值为测试结果。
功能特点

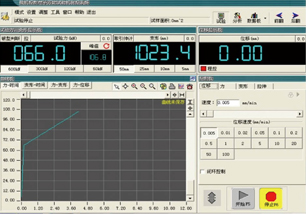

1、用户界面支持Win7,实时曲线显示,报表、曲线处理,曲线图像化,软件结构模块化,数据的存储和处理基于MS-ACCESS 数据库,便于与OFFICE 等办公软件连接。

2、 拥有强大的试验管理功能,试验单位可根据需求任意设定。
3、可根据不同用户的标准需求添加相应的试验方案,试验时只要选择相应的试验方案,即可根据标准要求完成试验,并输出满足标准要求的试验报告。
4、试验过程及设备状态实时显示,如:设备运行状态、程序控制运行步骤、引伸计切换切换提示完成等。
5、强大的曲线分析功能
可选择负荷-变形、负荷-时间等多种曲线,实时显示其中一种或多种。同组试样的曲线可使用不同颜色迭加对比,遍历曲线,试验曲线上的任意段可进行局部放大分析,并且支持在试验曲线上显示和标注各特征点,还可以在曲线上自动或手动取点进行对比分析,标注了特征点的曲线亦可以在试验报告中打印输出。
6、Smarttest软件可设置自动判断,在试样屈服结束后将变形切换为位移采集,并在操作界面提醒用户“变形切换结束,可以去掉引伸计”。
7、自动返回:移动横梁可自动返回试验初始位置。
8、自动校准:负荷、伸长可按所加标准值自动标定。
9、量程模式:全量程不分档。
  1)模块单元:多种附件灵活互换,模块化的电气硬件便于功能扩展和维修;
  2)自动切换:试验过程中显示曲线根据试验力和变形量大小自动变换量程。

技术参数
名称 WD-PF系列
最大试验力 20kN 50kN
有效测力范围 最大试验力的4%-100%
测力精度与分辨率 示值的±1%以内
力值分辨率1/500000
测变形精度 示值的±1%以内
试验速度 0.001mm/min~500mm/min无级调速
速度精度 示值的±1%以内
最大拉伸距离 600mm
有效宽度 400mm
位移测量精度 示值的±1%以内
电源功率 220V, 2kW
外形尺寸 760×500×1700mm
重量 300kg
