NDW微机控制扭转试验机

作者:拉力试验机厂家 来源:www.testmc.net 日期:2014/7/28 9:23:56

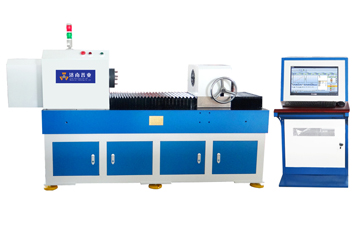

产品名称:NDW 微机控制扭转试验机
产品简介
微机控制电子扭转试验机是由加载系统、传动系统、STC300数字式数据采集处理系统及计算机测量控制显示系统等组成,适用于对金属材料、非金属材料以及各类构件如传动轴、半轴等静态力学的性能测试。该机采用卧式结构。计算机屏幕显示,STC300数字式数据采集控制系统和全数字交流伺服系统组成闭环控制。采用行星摆线针轮减速器传动,具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
试验测试功能:WindowsXP/WIN7中文操作平台,具有变结构PID参数调节功能,实现扭矩、扭转角度、变形全闭环控制。使用以图形为界面的视窗式操作系统,可设定显示屏幕及操作面板;可设定试验速度及各种控制参数;可实时显示基本试验结果(断裂值、峰值);可实时显示试验过程各种相关参数图形;可实现系统诊断并显示诊断结果。试验机实现分级管理权限。不同的用户可进入不同的管理界面、分三级用户管理权限。
本试验机符合JB/T9370—1999《扭转试验机技术条件》及GB10128—2007《金属室温扭转试验方法》数据处理的相关要求。
用户也可以提供相关的技术标准,按照用户提供的标准实现试验方式的控制以及相关数据采集及处理。
技术参数
产品型号 NDW-100 NDW-500 NDW-1000 NDW-2000 NDW-5000
负荷测量范围 1-100N.m 5-500 N.m 10-1000N.m 20-2000N.m 50-5000N.m
扭矩测量精确度 1级(±1%)
扭转角测量相对误差 ±0.5%
扭转角测量范围 0~100000°
扭转角分辨 0.01°
扭转速度 0~720°/min
试样规格 Φ5-Φ10mm Φ5~Φ20mm Φ5~Φ25mm Φ6~Φ30mm Φ10~Φ40mm
试验空间(可定做) 0-320mm 0-500mm 0-500mm 0-600mm 0-500mm
电源 220V   50HZ
