哑铃形液压式试样制样机

作者:拉力试验机厂家 来源:www.testmc.net 日期:2014/7/25 11:04:24


产品名称:YZY-Ⅰ哑铃形液压式试样制样机
产品简介
        该机主要用于压制薄板等材料的标准试样,由主机(液压站)、油缸和相应工装模具组成,主机受力框架采用四立柱结构,刚性好,结构简单,操作方便。液压源采用三相电机驱动高压油泵,安全阀限制最高压力,由电控开关实现油路换向,即活塞杆的向下压剪运动和向上复位移动等动作,如更换模具或其他附具,还可作为一般压力机使用,拓展更多的使用功能。
YZY-Ⅰ哑铃形液压式试样制样机
1. YZY-Ⅰ能够满足GB/T228.1《金属材料 室温拉伸试验方法》中规定的制样要求,设备能够根据模具将试样一次压制成型自动停止,试样落在下平台上,试样表面平整无划痕,周边无毛刺;
2. 试样模具有足够好的强韧性,压制过程中能承受约300KN的压力而不损坏,模具采用优质合金材料,不易磨损,使用寿命高;
3. 试样模具能方便更换,每次更新时间小于10分钟,随机附带模具一套(附带加工图纸);
4. 设备能够由一人独立操作完成,操作过程一键完成,一次制样时间小于1分钟;
5. 设备所用所有备件都易于购买,能够在24小时内提供上门维修的售后服务;
主要技术参数
1. 最大压力负荷:300KN (20MPa时)
2. 外形尺寸:680*700*1180mm
3. 加工试样厚度:0.1-3.0mm(见备注)
4. 试样宽度:90-95mm
5.按客户要求提供哑铃形试样模具(见图一、见图二))
6. 活塞直径ф140
7. 活塞最大行程100mm;
8. 电源:380V  1.5KW
备注:
模具规格:0.1-0.5mm ;0.5-1.0mm;1.0-1.5mm;1.5-2.0mm;
                    2.0-2.5mm;2.5-3.0mm

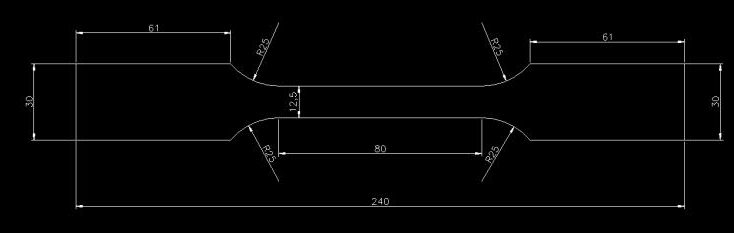

                                                                                                                                 图一

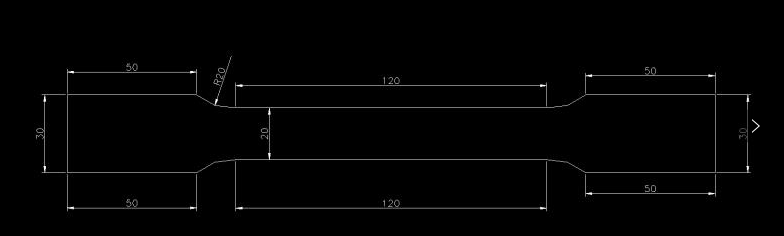

                                                                                                                            图二
