YSM-70岩石磨耗性测试仪岩石耐磨指数CAI值试验系统符合中华人民共和国水利行业标准SL/T 264-2020水利水电工程岩石试验规程。

图片仅供参考 以实物为准

       YSM-70岩石磨耗性测试仪岩石耐磨指数CAI值试验系统

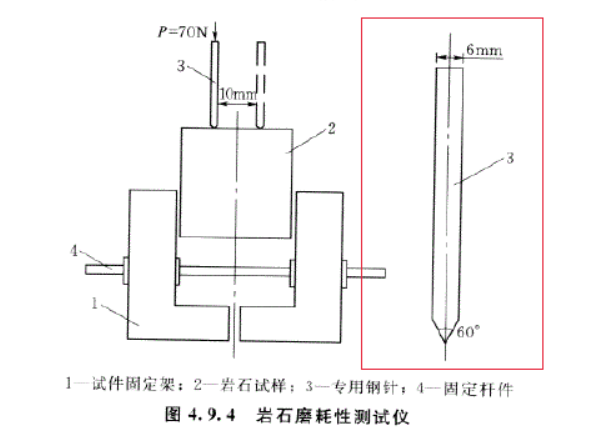

       YSM-70由岩石磨耗性测试仪主机、钢针磨损测量系统和测控系统三部分组成。钢针的施加力采用砝码直接加载，采用伺服电机控制岩样磨蚀试验速度和距离。

       可测试实验过程中的磨蚀方向力，配合自主研发的数据分析系统，实验数据更丰富，可研性更强。

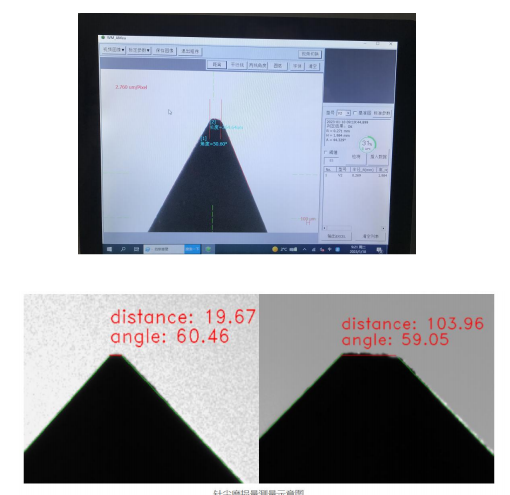

       钢针磨损测量系统是采用光学图像技术，通过远心镜头将产品轮廓缩小数十倍后传递至伍佰万像素高分辨率CCD相机上做数字化处理，再由强大计算能力的后台绘图测量软件完成按照预先编程指令快速抓取产品轮廓图，最后和以高像素相机微小像素点形成的图像标尺计算出产品尺寸，精确测量直线、角度等尺寸。

       测控系统采用全数字闭环控制系统，用户界面支持Win7（32、64位），实时曲线显示，报表、曲线处理，曲线图像化，软件结构模块化，数据的存储和处理基于MS-ACCESS 数据库，便于与OFFICE 等办公软件连接。

系统技术规格：

(1)外形尺寸约：长宽高1300×550×1050mm；

(2)轴向载荷：70N（砝码加载）；

(3)试样高度：25mm~75mm；

(4)试样直径：φ50mm~φ80mm；

(5)钢针磨损智能测量精度：±0.005mm；

(6)钢针硬度标准：HRC55±1；

(7)钢针：φ6x100mm，针尖角度60°；

(8)试验速度：0.05-10mm/s 可调整

(9)电源：220V AC。　

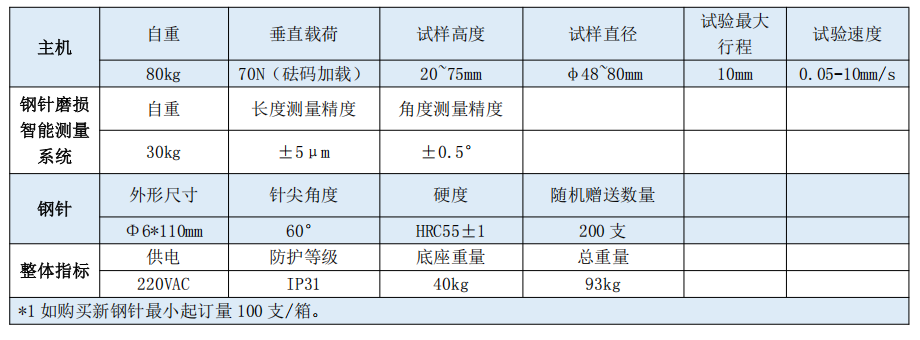

技术规格参数如下：
